Описание

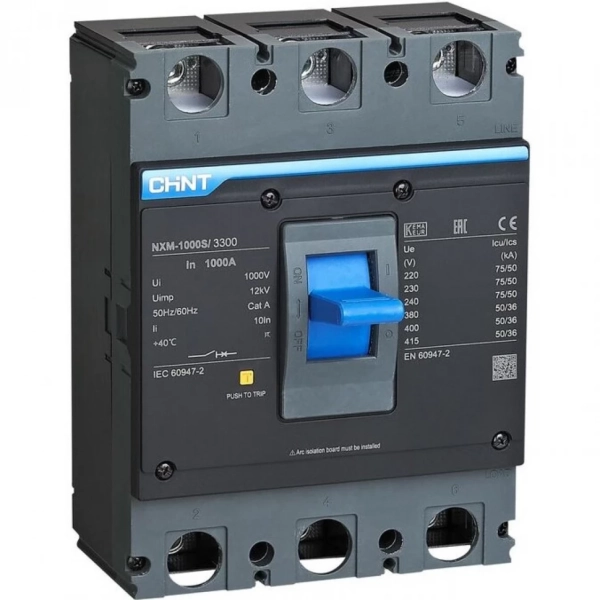

Автоматические выключатели CHINT NXM 160…1600А с отключающей способностью до 70кА, для наиболее распространённых применений. Возможна установка моторного привода, вспомогательных контактов и расцепителей напряжения, а также выносной поворотной рукояти.
Модели CHINT NXM с электронным расцепителем снабжены регулируемыми уставками тока перегрузки и короткого замыкания с возможностью регулировки времени срабатывания уставки по перегрузке. Селективная отсечка по току короткого замыкания снабжена фиксированной задержкой срабатывания 0,3с.
Характеристики
| Серия |
NXM(S) |
| Тип расцепителя |
Термомагнитный |
| Количество полюсов |
3 |
| Механическая износостойкость, циклов |
5000 |
| Электрическая износостойкость, циклов |
2500 |
| Степень защиты (IP) |
IP30 |
| Номинальное напряжение изоляции, B |
1000 |
| Стандарты |
МЭК/EN 60947.2 |
| Номинальная отключающая способность, кА |
70 |
| Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, *In |
10 |
| Габаритные и установочные размеры (ШхВхГ), мм |
210x280x166 |
| Код отключающей способности |
H |
| Функция передачи данных |
false |
| Номинальное напряжение, В |
690 |
| Номинальный продолжительный ток, А |
1000 |
| Степень загрязнения |
3 |
| Рабочая температура окружающей среды, ℃ |
-35 ... +70 |
